В чем отличие?

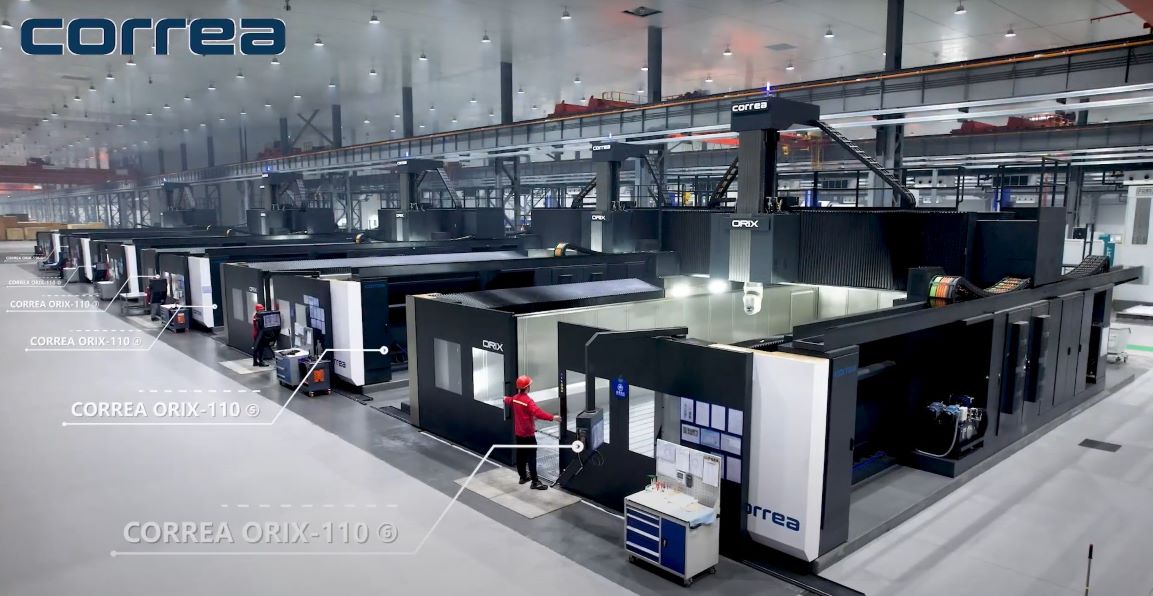

Модель ORIX представляет образец станка Top Gantry, разработанный специально для супер-чистовой, сохраняя хорошую динамику и геометрическую точность на конце инструмента.
-
![Eco Design]()
![Eco Design]()
Eco Design
Функции Stand-by и автоматического выключения позволяют экономить до 20% энергии, потребляемой станком.
-
![High Feed Rates]()
![High Feed Rates]()
High Feed Rates
Благодаря линейным направляющим достигаются подачи 30 м/мин на всех трех осях X-Y-Z.
-
![High Geometrical Precision]()
![High Geometrical Precision]()
High Geometrical Precision
- Высокая производительность при черновой обработке.
- Cтабильная во времени геометрия.
![High Geometrical Precision]()
High Geometrical Precision
![High Geometrical Precision]()
High Geometrical Precision
- Высокая производительность при черновой обработке.
- Cтабильная во времени геометрия.
![High Geometrical Precision]()
High Geometrical Precision
-
![Oversized Structural Elements]()
![Oversized Structural Elements]()
Oversized Structural Elements
- Большие поперечные сечения.
- Высокая производительность при черновой обработке.
- Cтабильная во времени геометрия.
![Oversized Structural Elements]()
Oversized Structural Elements
- Большие поперечные сечения.
- Высокая производительность при черновой обработке.
- Cтабильная во времени геометрия.
![Oversized Structural Elements]()
Oversized Structural Elements
- Большие поперечные сечения
![Oversized Structural Elements]()
Oversized Structural Elements
-
![Thermo Symmetrical Design]()
![Thermo Symmetrical Design]()
Thermo Symmetrical Design
• Ползун с симметричными направляющими.
• Сцентрированный в каретке ползун.
• Улучшенная геометрия при изменении температуры в цехе. -
![Machine Dynamic Adjustment]()
![Machine Dynamic Adjustment]()
Machine Dynamic Adjustment
6.jpg)
.jpg)
6.jpg)
.jpg)
7.jpg)
7.jpg)
1.jpg)
1.jpg)
3.jpg)
Технические характеристики
| СТОЛ | |||||||
|---|---|---|---|---|---|---|---|
| Размер | мм | 4.000 - 25.000 X 3.000 -4.500 | |||||
| Макс. нагрузка на стол | кг/м2 | 10.000 / 15.000 | |||||
| ПЕРЕМЕЩЕНИЯ | |||||||
| Продольное | X мм | 3.500 - 24.500 | |||||
| Поперечное | Y мм | 3.250 | 4.250 | 5.250 | |||
| Вертикальное | X мм | 1.250 - 1.500 - 2.000 | |||||
| РАЗМЕРЫ ЗОНЫ ОБРАБОТКИ | |||||||
| Расстояние между колоннами | мм | 4.150 | 5.150 | 6.150 | |||
| ПОДАЧИ | |||||||
| Макс. | X м/мин | 30 | |||||
| Y м/мин | 30 | ||||||
| Z м/мин | 30 | ||||||
| ХАРАКТЕРИСТИКИ ШПИНДЕЛЯ | |||||||
| Шпиндель | ISO-50 / HSK-63 / HSK-100 | ||||||
| Скорость вращения | об/мин | 6.000 / 24.000 / 12.000 | |||||
| Макс. мощность | кВт | 52 / 35 / 35 | |||||
Головки
Технология UAD
Индексированные головки идеальны для всех видов обработки: обработка с большим снятием стружки, твёрдых материалов, используя длинный инструмент, копирования и т. д.
Технология E5E
Непрерывная двухосевая головка идеальна для обработки с 4-мя или 5-ю непрерывными осями, а также для супер-чистовой на 3+2 осях.
Стандартное и oпционное оборудование
Стандартное оборудование
- 5-ти осевая непрерывная головка Twist с электрошпинделем
- ЧПУ Heidenhain или Siemens (Operate HMI)
- Электронный маховичок
- Кондиционирование электрического шкафа
- Линейные направляющие на осях X, Y, Z
- Лампа освещения рабочей зоны
- Гидравлическая и охлаждающая станции
- Оптические линейки на всех осях
- Внешний полив СОЖ направляемыми соплами
- Внешняя подача воздуха, а также через инструмент
- Базовое ограждение
- Теледиагностика
- VIXION 4.0
Опционное оборудование
- Другие головки
- Система автоматической смены головок
- Щупы замера детали и инструмента
- Автоматические магазины на 30, 40, 60, 120 инструментов
- Статические магазины на 6, 8, 12 инструментов
- Пистолет для полива СОЖ или
- обдува воздухом
- Система СОЖ с самоочищающимся фильтром
- Поворотные столы
- Стружкоудалители
- Периметральное ограждение
- Кабинетное ограждение (только для некоторых моделей)
- СОЖ по оси шпинделя
- Система нулевой точки для быстрой переустановки детали
