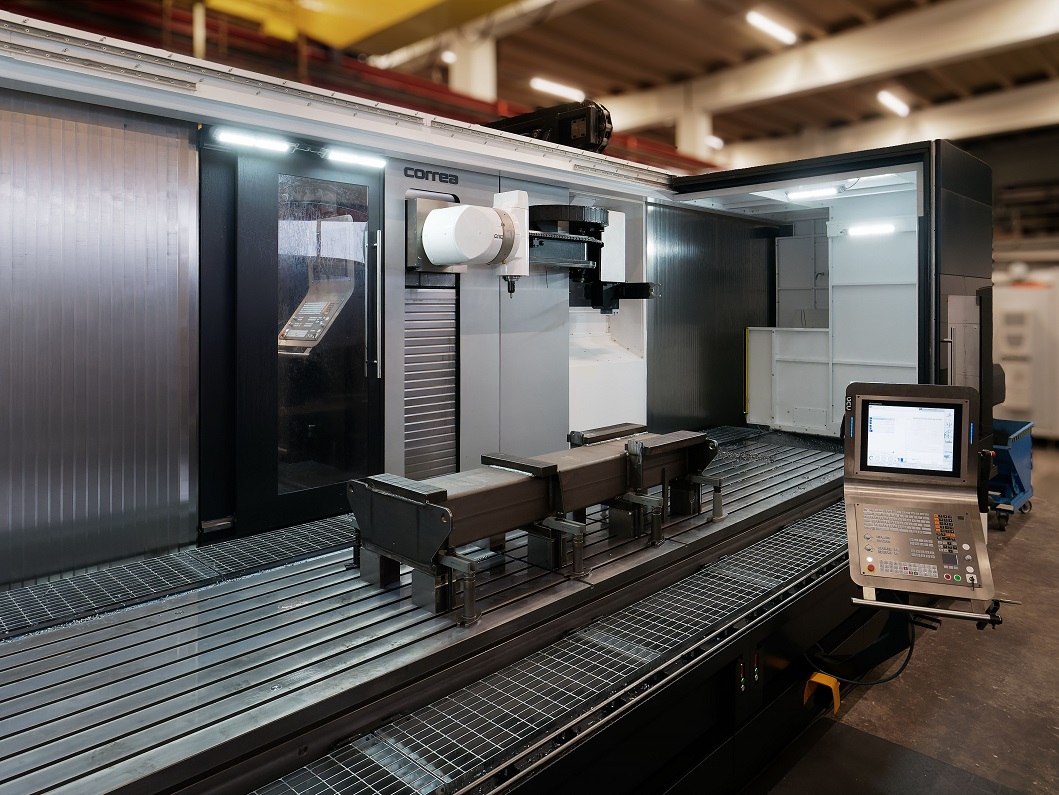

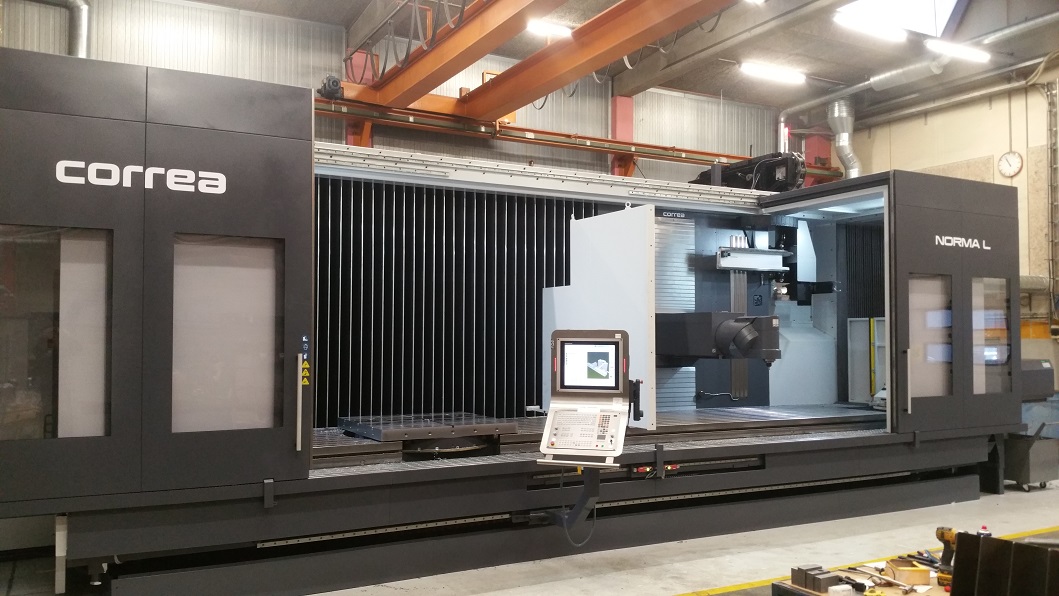

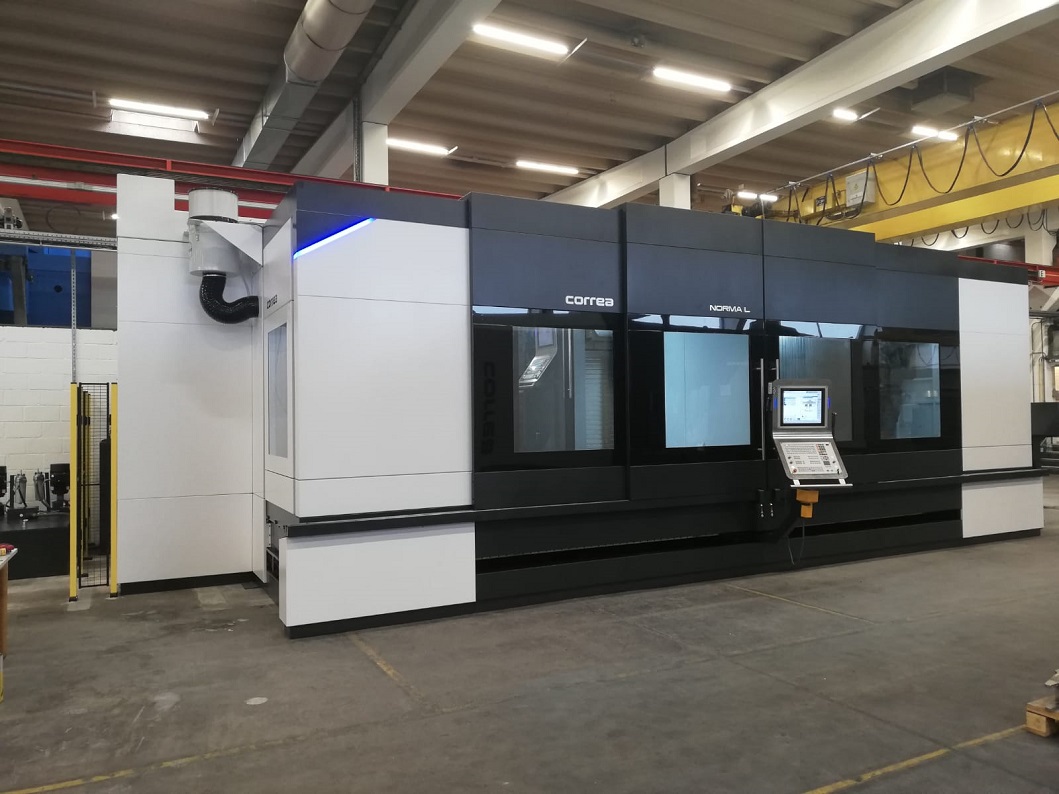

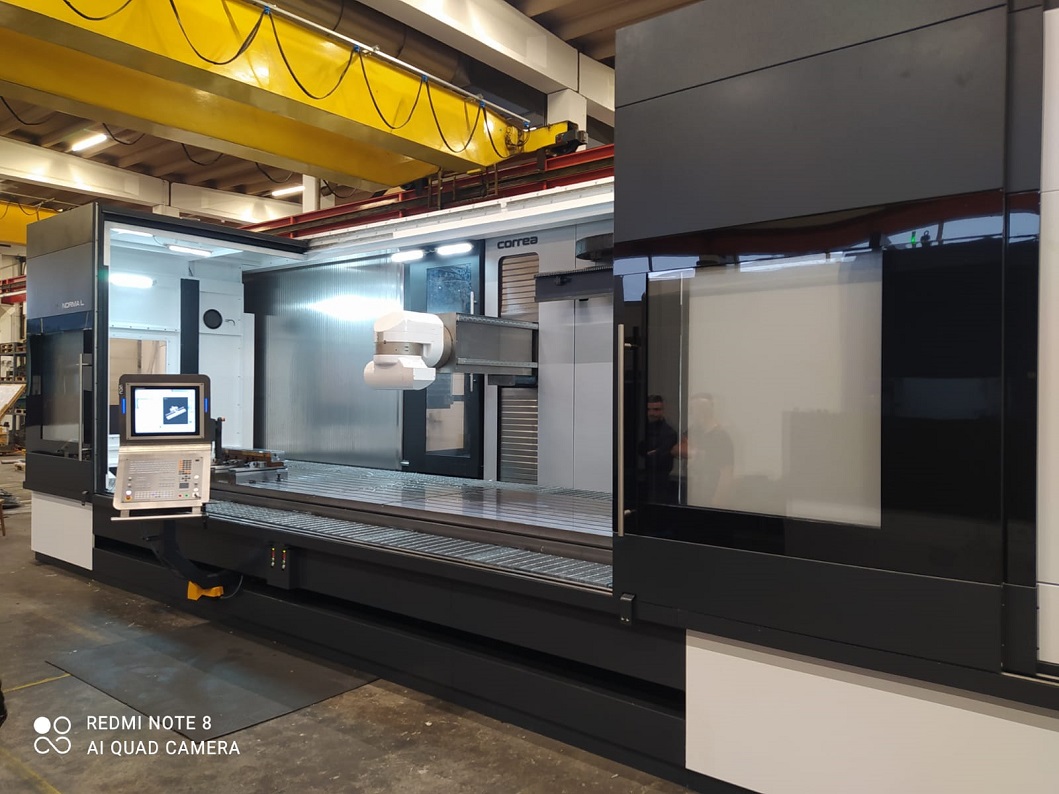

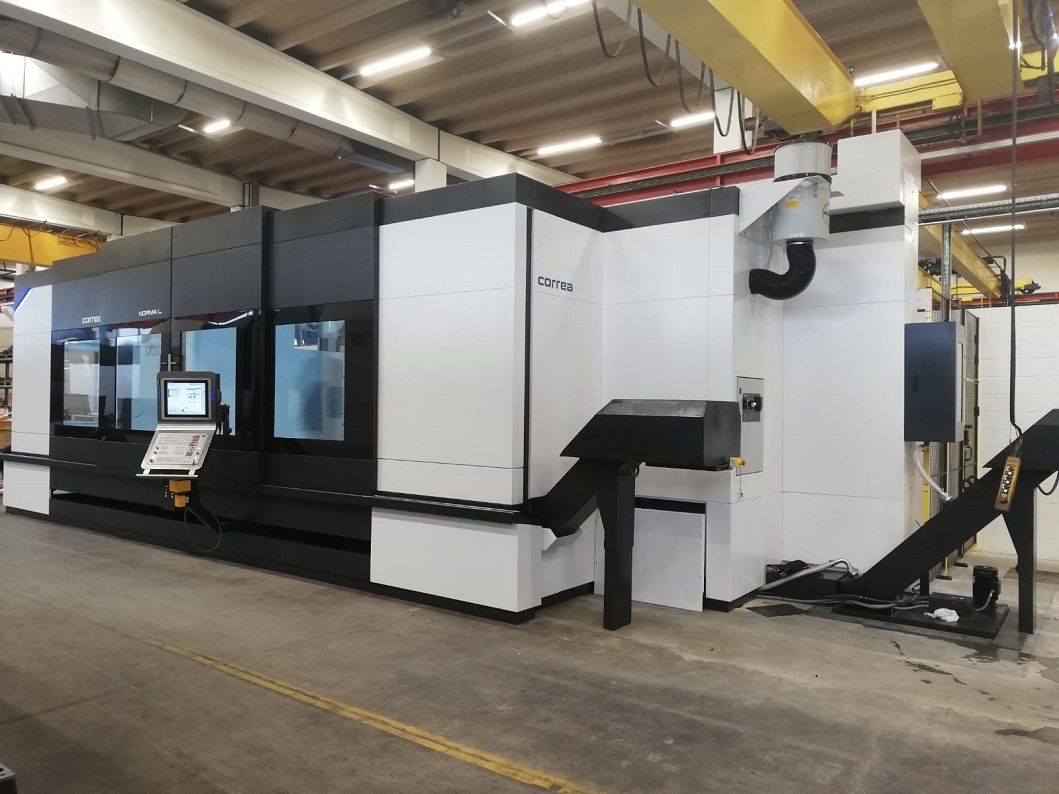

Fraiseuse à colonne mobile NORMA L

Pour voir cette vidéo, vous devez accepter les cookies marketing, elle peut être configurée ici

En quoi est-elle différente?

La machine NORMA L représente un nouveau concept de fraiseuse à colonne mobile et bélier latéral. Elle est dotée d´une grande robustesse grâce au système de glissière en L du bélier et au triple système de glissière sur l´axe X. Elle fait également preuve d´une grande précision grâce au système mécanique de correction de la chute du bélier. Cette machine s´adapte aussi bien aux opérations d’ébauche que de finition.

Eco Design

Fonction Stand-by et fonction d´arrêt automatique qui permettent d´économiser 20% de l´énergie totale consommée par la machine.
High Feed Rates

Avances de 25 m/min sur les trois axes X, Y et Z grâce à un système de glissières linéaires,

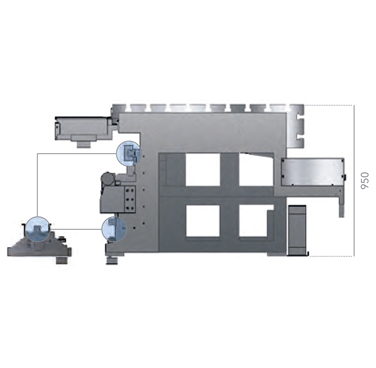

High Geometrical Precision

Grande capacité d’ébauche + stabilité géométrique dans le temps.

High Geometrical Precision

Grande capacité d’ébauche + stabilité géométrique dans le temps.

3 glissières pour le avance de l´axe X pour garantir la stabilité et une excellente précision géométrique.

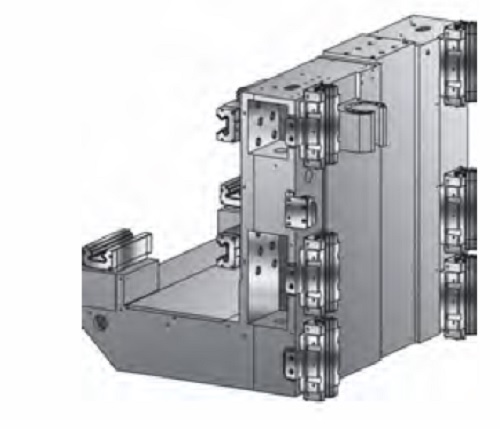

L Guide-way System Configuration

Système de glissière en L:

Rigidité et stabilité accrues pendant l´usinage.

Plus grande précision géométrique.

Moindre effet de chute du bélier.

6 patins sur le mouvement vertical pour garantir unbon comportement de la machine.

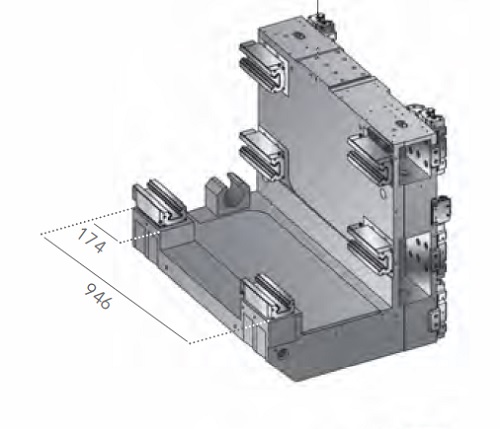

L Guide-way System Configuration

Système de glissière en L:

Rigidité et stabilité accrues pendant l´usinage.

Plus grande précision géométrique.

Moindre effet de chute du bélier.

6 patins sur le mouvement vertical pour garantir unbon comportement de la machine.
Mechanical Compensation System

Barres de traction pour éliminer l´erreur d´angle de l´effet de chute du bélier.

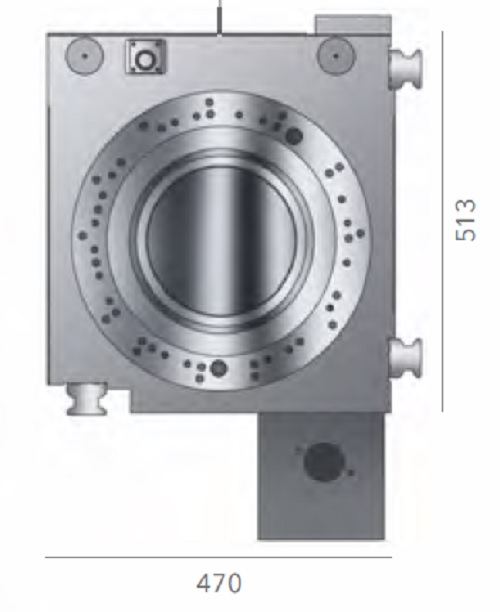

Oversized Structural Elements

Les sections croisées les plus grandes du marché.
Grande capacité d’ébauche + stabilité géométrique dans le temps.

Oversized Structural Elements

3 glissières pour le avance de l´axeX pour garantir la stabilité et une excellente précision géométrique.
Machine Dynamic Adjustment

Comportement dynamique paramétrable en fonction:

OPERATION D´ÉBAUCHE

OPERATION DE FINITION

Caractéristiques Techniques

		40	55	70	85	100
Table
Surface	mm	4.300 x 1.250/1.500/1.750	5.800 x 1.250/1.500/1.750	7.300 x 1.250/1.500/1.750	8.800 x 1.250/1.500/1.750	10.300 x 1.250/1.500/1.750
Charge max. sur la table	Kg / m2	6.000
Courses
Longitudinale	X mm	4.000 / 5.500 / 7.000 / 8.500 / 10.000
Transversale	Y mm	1.250 / 1.500
Verticale	Z mm	1.500 / 2.000
Avances
Maximum	X m/min	30
	Y m/min	30
	Z m/min	30
Caractéristiques de la broche
Broche		ISO-50 Big Plus / HSK-100
Vitesse de rotation	rpm	3.000 / 6.000 / 10.000
Puissance maximale	kW	24 / 33 / 30
Couple maximale	Nm	840 / 990 / 620
