En quoi est-elle différente?

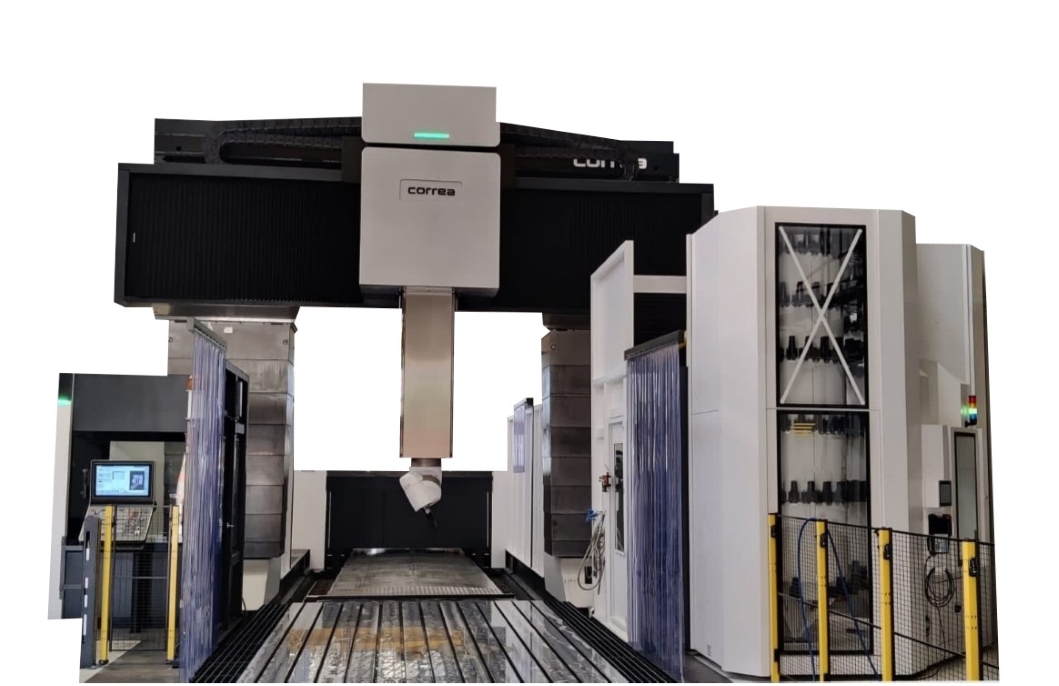

La fraiseuse de type pont FOX W représente un concept innovant qui combine la capacité de dégrossissage traditionnel à la vitesse et précision d’usinage à rendement élevé. Elle intègre également un système unique qui contrôle la température générée sur l’axe vertical de la machine pour garantir la stabilité géométrique du bélier.
Caractéristiques Techniques
| Table | |||||||
|---|---|---|---|---|---|---|---|
| Surface | mm | 3.500 - 8.500 x 2.000 - 2.500 - 3.000 | |||||
| Charge max. sur la table | kg | 15.000 - 25.000 | |||||
| Courses | |||||||
| Longitudinale | X mm | 3.000 - 8.000 | |||||
| Transversale | Y mm | 3.000 / 3.750 / 4.250 / 5.000 | |||||
| Verticale | Z mm | 1.500 / 1.750 | |||||
| Verticale | W mm | 1.000 / 2.000 | |||||
| Capacite de travail | |||||||
| Passage entre montants | Y mm | 2.250 / 3.000 / 3.500 / 4.250 | |||||
| Passage table-broche | Z mm | 2.140 / 2.640 / 3.140 | |||||
| Avances | |||||||
| Maximum | X m/min | 30 | |||||
| Y m/min | 30 | ||||||
| Z m/min | 30 | ||||||
| Caractéristiques de la broche | |||||||
| Broche | ISO-50 Big Plus / HSK-100 | ||||||
| Vitesse de rotation | rpm | 6.000 / 6.000 / 10.000 | |||||
| Puissance maximale | kW | 37 / 52 / 42 | |||||
| Couple maximale | Nm | 1.298 / 1.375 / 620 | |||||
Têtes
Technologie UAD
Des têtes de fraisage universelles et orthogonales uniques dans le marché. Technologie brevetée qui permet une rotation chaque 0,02º.
Technologie 5 axes
Deux axes tête de contournage type "Twist" construits avec une transmission électromandrin ou de l'axe de l'engrenage.
Êtes-vous intéressé à nos têtes de fraisage?
Équipement de série et en option
Équipement Standard
- Tête de fraisage universelle automatique
- Commande numérique Heidenhain ou Siemens (Operate HMI)
- Manivelle électronique
- Armoire électrique climatisée
- Glissières linéaires sur les axes X, Y
- Glissière de friction réfrigérée sur l´axe Z
- Lampe d´éclairage de la zone de travail
- Centrale hydraulique et de refroidissement
- Règles de mesure sur les trois axes
- Liquide d’arrosage extérieur avec lances réglables
- Air extérieur et intérieur à travers l´outil
- Carénage standard
- Télé-service
- VIXION 4.0
Équipement en Option
- Autres têtes de fraisage
- Système changement automatique de têtes de fraisage
- Sondes de mesure d´outils et pièces
- Chargeur automatique pour 30, 40, 60, 120 outils
- Chargeur statique pour 6, 8, 12 outils
- Pistolet de nettoyage à air ou à liquide de coupe
- Système de liquide d’arrosage avec filtre autonettoyant
- Tables tournantes
- Convoyeurs à copeaux
- Carénage périmétral
- Carénage intégral (seulement sur certains modèles)
- Arrosage centre broche
- Zéro-point-système pour le changement rapide de pièce
- Table de tournage
- Changeur de palettes
