哪里与众不同?
XPERTA型铣床代表了一种新类型的固定床身和侧滑枕机床。它采用大横截面积的结构件和L型滑枕导向系统,因此非常坚固。另外由于配备了机械滑枕下垂校正系统,该机床还极为精确。简而言之,XPERTA型铣床是一种非常适合用于粗加工和精加工的高度灵活机床。
-
Eco Design
待机功能和自动 关机功能节省了 20%的总能耗
-
High Feed Rates
X,Y,Z三轴进给速度 达25m/min
-

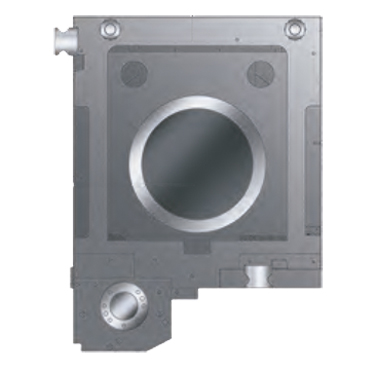

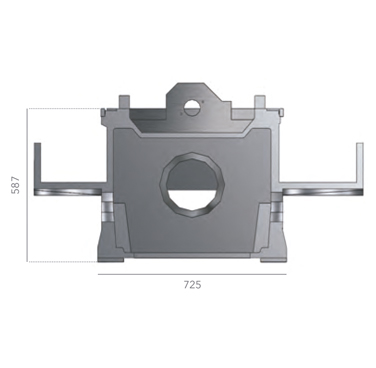

High Geometrical Precision
粗加工能力 + 稳定的机械结构
High Geometrical Precision
粗加工能力 + 稳定的机械结构
High Geometrical Precision
粗加工能力 + 稳定的机械结构
-

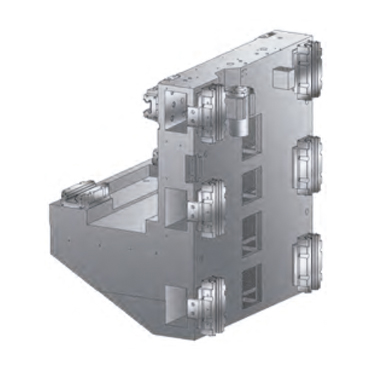

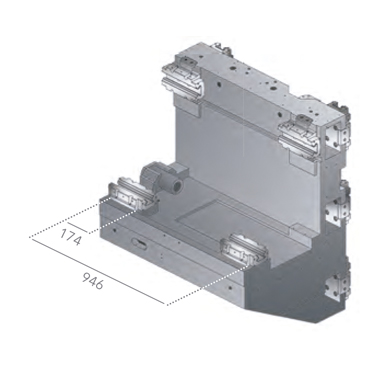

L Guide-way System Configuration
L型导轨结构:
- 加工过程中刚性及稳定性更佳。
- 几何精度更好
- 滑枕下垂更少
垂向运动采用6块滑块支撑,确保整机动态性能。
L Guide-way System Configuration
L型导轨结构:
- 加工过程中刚性及稳定性更佳。
- 几何精度更好
- 滑枕下垂更少
垂向运动采用6块滑块支撑,确保整机动态性能。
-

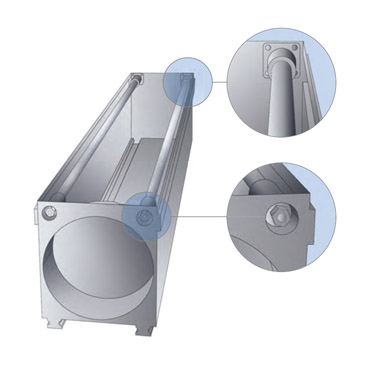

Mechanical Compensation System
牵引拉杆以矫正滑枕 下垂带来的角度偏差
-

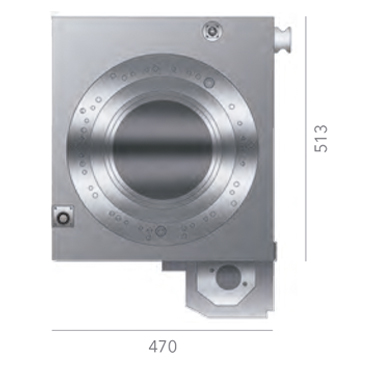

Oversized Structural Elements
滑枕截面积最大
Oversized Structural Elements
滑枕截面积最大
Oversized Structural Elements
滑枕截面积最大
-
Machine Dynamic Adjustment
技术参数
20 | 25 | 35 | 45 | ||||
---|---|---|---|---|---|---|---|
工作台 | |||||||
尺寸 | mm | 2.300 x 1.000 | 2.800 x 1.000 | 3.800 x 1.000 | 4.800 x 1.000 | ||
最大承重 | kg | 4.500 | 6.500 | 8.500 | 10.500 | ||
行程 | |||||||
纵向(X) | X mm | 2.000 | 2.500 | 3.500 | 4.500 | ||
横向(Y) | Y mm | 1.000 | |||||
垂向(Z) | Z mm | 1.000 | |||||
进给速度 | |||||||
进给速度 | X m/min | 25 | |||||
Y m/min | 25 | ||||||
Z m/min | 25 | ||||||
滑枕主轴参数 | |||||||
主轴锥度 | ISO-50 | ||||||
最大恒转速 | rpm | 4.000 / 6.000 | |||||
最大功率 | kW | 24 | |||||
最大扭矩 | Nm | 840 | |||||
重量 | |||||||
设备重量 | kg | 15.200 | 16.400 | 18.600 | 22.000 |
标准配置和选配装置
标准配置
- 全自动万能铣头
- 海德汉数控系统
- 电子手轮
- 空调电柜
- X、Y及Z轴直线导轨
- 工作区照明灯
- 变速器
- 液压单元
- 各轴光栅尺
- 铣头外冷可调喷嘴
- 安全护栏
- 远程诊断连接服务
- VIXION 4.0
选配装置
- 其它铣头
- 刀具、工件测量仪
- 30、40及60刀位刀库
- 8刀位台式刀库
- 带电机泵的气/油清洗喷枪
- 切削液箱离心过滤器
- 转台
- 排屑器
- 全防护
- 基础防护
- 中、高压主轴内冷
