哪里与众不同?

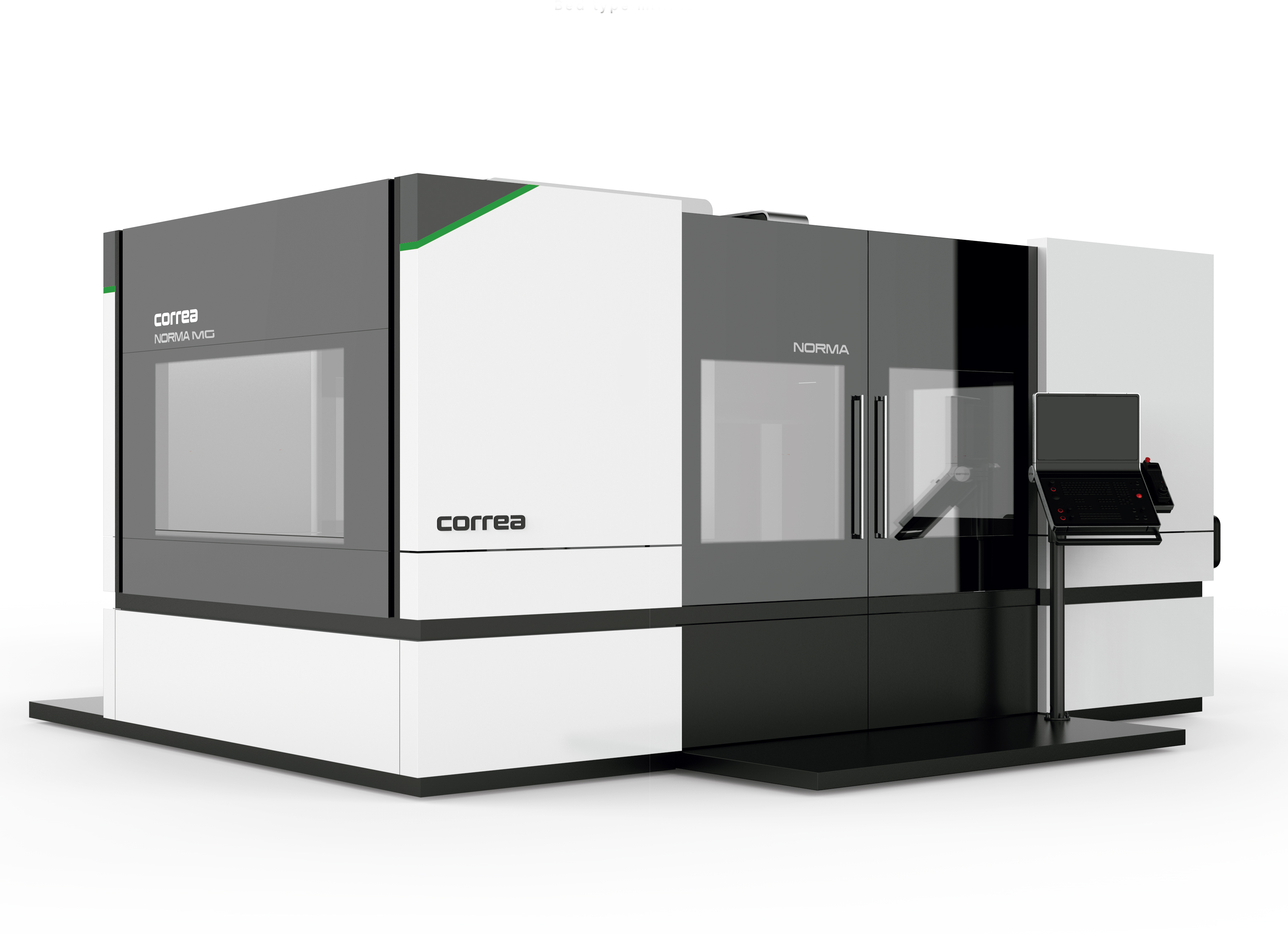

床身式加工中心 NORMA MG机型采用L型导轨系统支撑的侧挂式滑枕,整体结构坚固。该机型设备可配备不同的旋转工作台选项,为执行多种加工操作提供极大的灵活性。 此外,该型号铣床具有4 + 2轴、配备尼古拉斯克雷亚独有的国际专利机械式0.02度微分度万能铣头, 在保证高刚性的同时可实现超高精度的加工工艺要求。
-
Eco Design
待机功能和自动关机功能节省 了20%的总能耗
-
High Feed Rates
X,Y,Z三轴进给速度达 30-40 m/min, 因均采用线导轨。
-
High Geometrical Precision
粗加工能力+ 稳定的机械结构
-

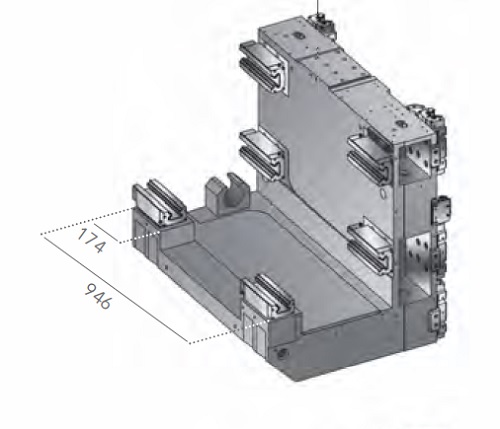

L Guide-way System Configuration
L型导轨结构:
- 加工过程中刚性及稳定性更佳。
- 几何精度更好
- 滑枕下垂更少
垂向运动采用6块滑块支撑,确保整机动态性能。

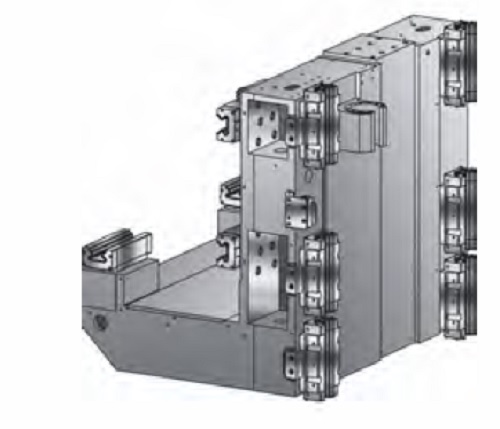

L Guide-way System Configuration
L型导轨结构:
- 加工过程中刚性及稳定性更佳。
- 几何精度更好
- 滑枕下垂更少
垂向运动采用6块滑块支撑,确保整机动态性能。
-

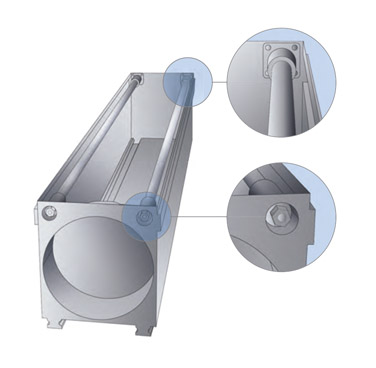

Mechanical Compensation System
牵引拉杆用以精调滑枕下垂引起的变化
-
Oversized Structural Elements
截面尺寸大
粗加工能力 + 稳定的机械结构
Oversized Structural Elements
截面尺寸大
粗加工能力 + 稳定的机械结构
-
Multi Fuction Operation
-
Machine Dynamic Adjustment
技术参数
25 | 35 | ||||||
---|---|---|---|---|---|---|---|
工作台 | |||||||
尺寸 | mm | 1,250 x 1,250 / 1,600 x 1,250 / 1,600 x 1,600 / 2,000 x 1,600 | |||||
最大承重 | Tm | 7 - 10 | |||||
行程 | |||||||
Longitudinal | X mm | 2,500 | 3,500 | ||||
Cross | Y mm | 1,250 / 1.500 | |||||
Vertical | Z mm | 1,500 / 2,000 | |||||
进给速度 | |||||||
进给速度 | X m/min | 30 | |||||
Y m/min | 30 | ||||||
Z m/min | 30 | ||||||
Spindle specifications | |||||||
Taper | ISO-50 Big Plus / HSK-100 | ||||||
Programmable speed | rpm | 4,000 / 6,000 / 10.000 | |||||
Maximum power | kW | 24 - 33 - 30 | |||||
Maximum torque | Nm | 840 - 990 - 620 |
标准配置和选配装置
标准配置
- 全自动万能铣头
- 海德汉数控系统
- 电子手轮
- 空调电柜
- X、Y及Z轴直线导轨
- 工作区照明灯
- 变速器
- 液压单元
- 各轴光栅尺
- 铣头外冷可调喷嘴
- 安全护栏
- 远程诊断连接服务
- VIXION 4.0
选配装置
- 其它铣头
- 刀具、工件测量仪
- 30、40及60刀位刀库
- 8刀位台式刀库
- 带电机泵的气/油清洗喷枪
- 切削液箱离心过滤器
- 转台
- 排屑器
- 全防护
- 基础防护
- 中、高压主轴内冷
- 铣削亦或车削操作
- 可选车削转台选项, 最大直径D=2000 mm
- 自动托盘更换。
