哪里与众不同?

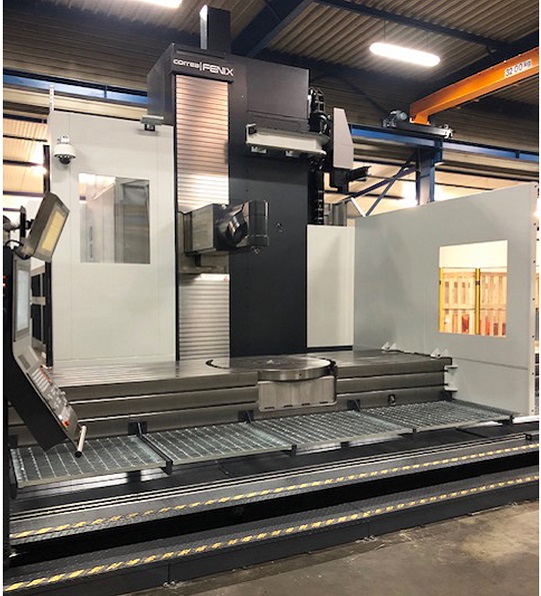

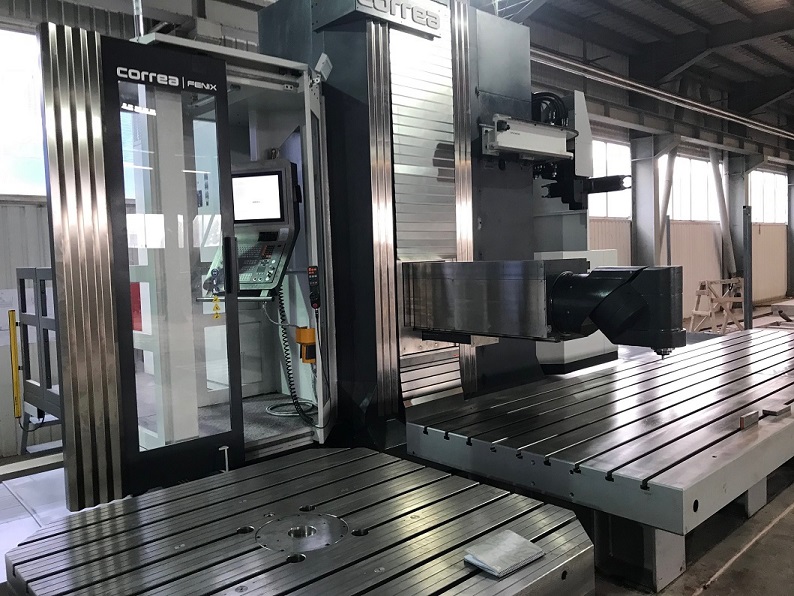

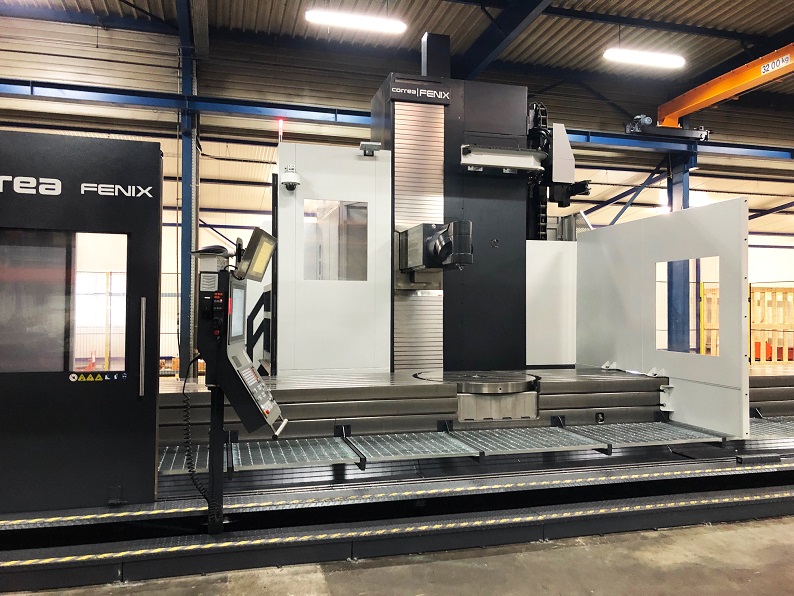

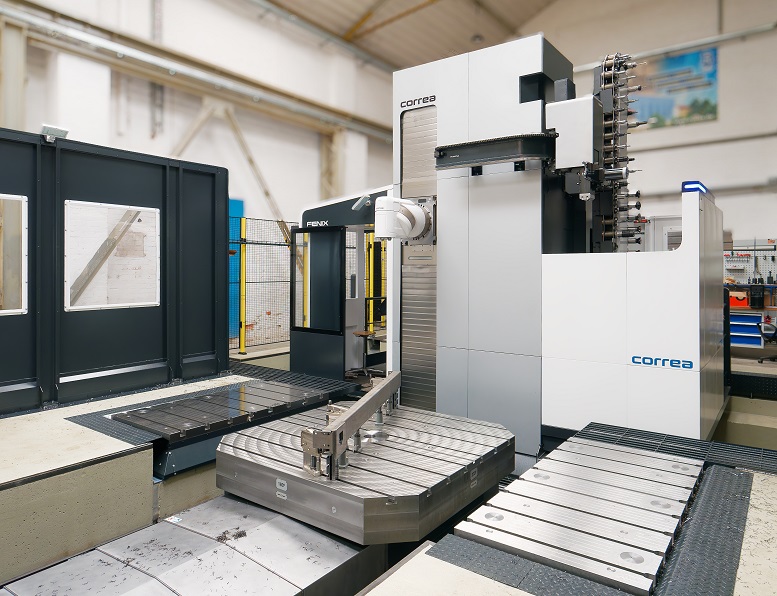

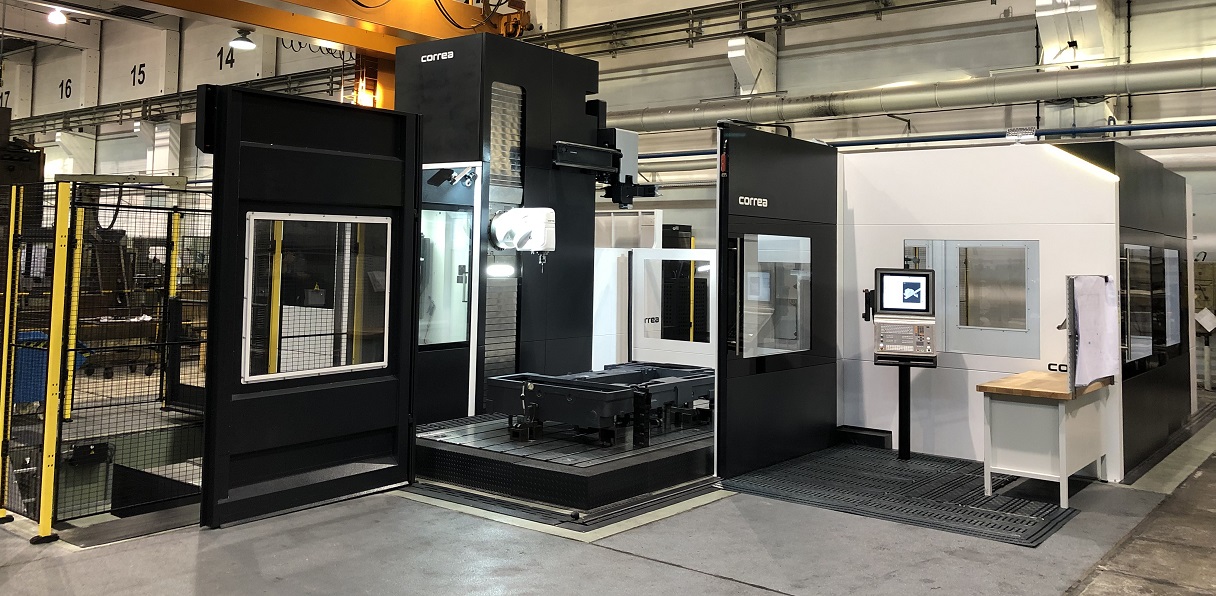

带侧滑轨的FENIX落地式铣床非常坚固,这得益于其L型滑轨导向系统。该机床还极其精确,因为它配备了机械滑枕下垂校正系统。
简而言之,FENIX是一种非常适合用于粗加工和精加工的高度灵活机床。
-
Eco Design
待机功能和自动关机功能节省 了20%的总能耗
-
High Feed Rates
X,Y,Z三轴进给速度达25 m/min, 因均采用线导轨。
-

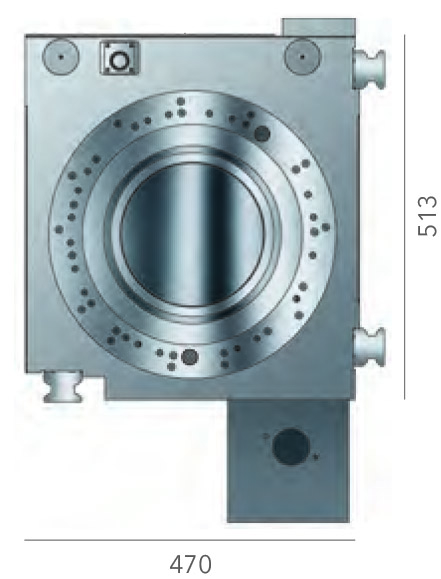

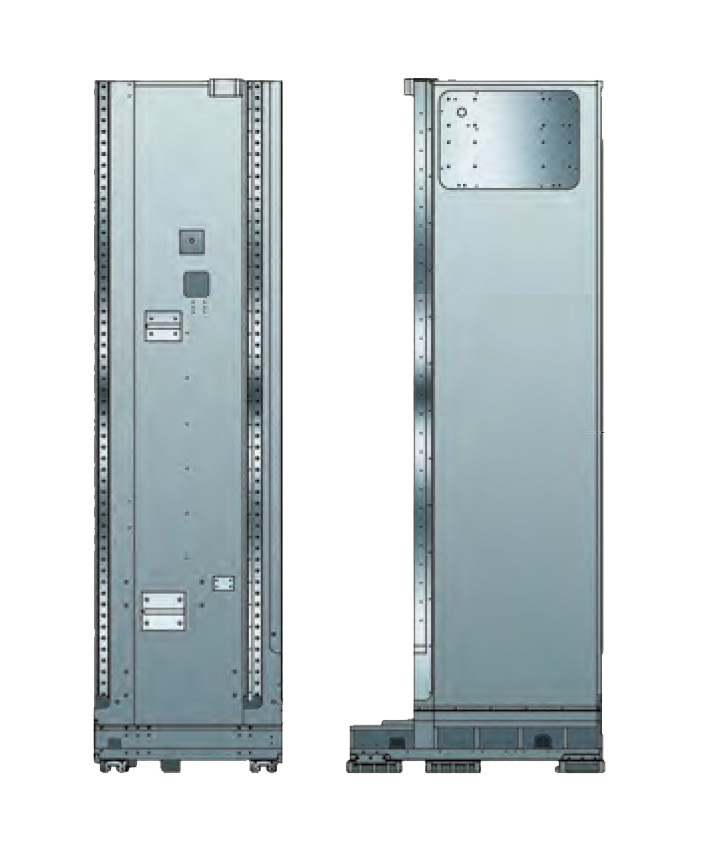

High Geometrical Precision
粗加工能力 + 稳定的机械结构
High Geometrical Precision
-

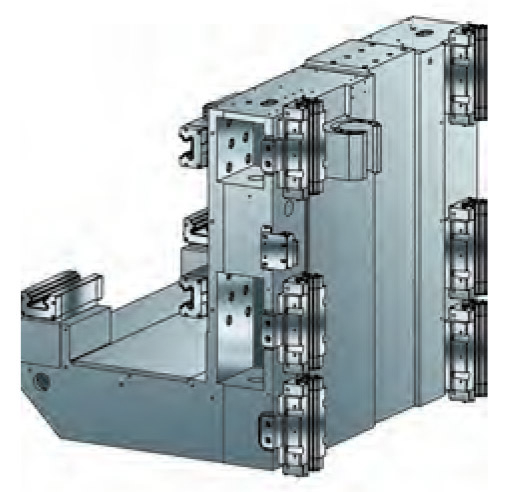

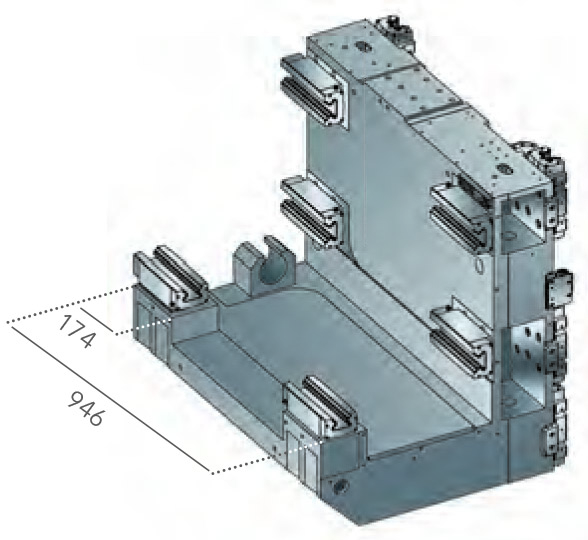

L Guide-way System Configuration
L型导轨结构:
- 加工过程中刚性及稳定性更佳。
- 几何精度更好
- 滑枕下垂更少
垂向运动采用6块滑块支撑,确保整机动态性能。
L Guide-way System Configuration
- 垂向运动由6个滑块实现,保证机床的高效性能。
- L型导轨系统保证加工过程中的刚性及稳定性。
- 高几何精度,减小滑枕下垂对精度的影响
-
Mechanical Compensation System
牵引拉杆以矫正滑枕 下垂带来的角度偏差
Mechanical Compensation System
垂向轴直驱以保证其稳定性及高精度
-
Oversized Structural Elements
大尺寸鞍座及十个超长滑块保证:
- 最大刚性
- 最好的几何精度
- 最小的偏移量
- 最大的稳定性
Oversized Structural Elements
截面尺寸大
-
-
Machine Dynamic Adjustment
技术参数
工作台 | |||||||
---|---|---|---|---|---|---|---|
尺寸 | mm | 4.000 x 1.000 / 25.000 x 2.500 | |||||
最大承重 | Kg / m2 | 10000 / 15000 | |||||
行程 | |||||||
纵向 | X mm | 4.000 - 25.000 | |||||
横向 | Y mm | 1.250 - 1.500 | |||||
垂向 | Z mm | 1.500 / 2.000 / 2.300 / 2.500 / 3.000 | |||||
进给速度 | |||||||
最大 | X m/min | 25 | |||||
Y m/min | 30 | ||||||
Z m/min | 30 | ||||||
滑枕主轴参数 | |||||||
主轴锥度 | ISO-50 Big Plus / HSK-100 | ||||||
最大恒转速 | rpm | 6.000 - 6.000 - 10.000 | |||||
最大功率 | kW | 33 - 43 - 42 | |||||
最大扭矩 | Nm | 990 - 1291 - 620 |
标准配置和选配装置
标准配置
- 万能回转式自动微分度头
- 海德汉HSCI 或西门子(HMI) 数控系统
- 便携式手轮
- 电控箱空调恒温装置
- X,Y,Z 轴采用直线导轨
- 工作灯
- 液压平衡及冷却装置
- 各轴采用海德汉绝对光栅尺测量
- 外部冷却液通过头部可调节喷嘴
- 内外气冷及主轴清洁
- CE标准半防护外罩
- 远程诊断服务
选配装置
- 其他铣头
- 工件测量仪和对刀仪
- 30, 40, 60, 120位自动换刀装置
- 8, 12位的台式刀库
- 气/液清洁枪
- 自洁过滤装置
- 地面工作台
- 回转工作台
- 车削工作台
- 自动排屑装置
- 周围式防护栏
- 其他各类配件(根据客户需求)
- 冷却液通过主轴中心
